2020 東京奧運聖火台設計!nendo 佐藤大操刀,如太陽般的球體旋轉綻放,首度採用氫氣燃料更環保

2021/07/24 | | Stephie Chiu

nendo 佐藤大操刀設計東京奧運聖火台!由於是奧運史上首度採用燃燒後不產生二氧化碳的氫氣燃料,因此不僅聖火台造型,就連「火焰」怎麼燒也有設計。

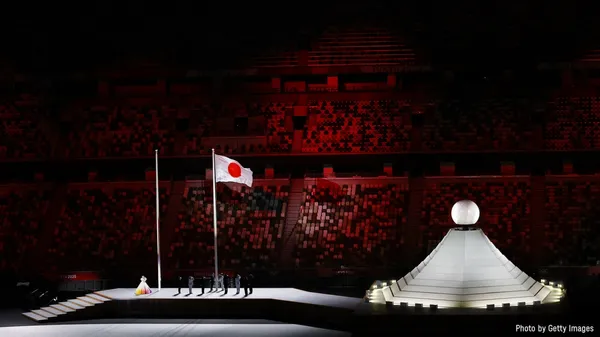

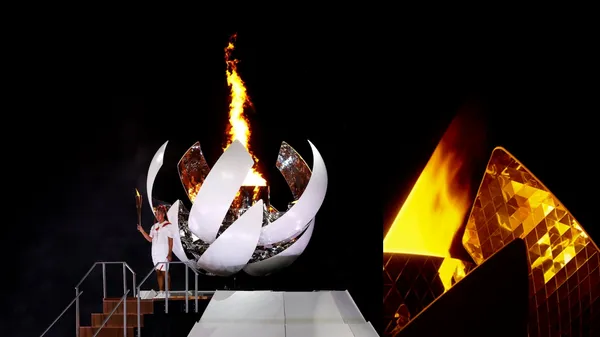

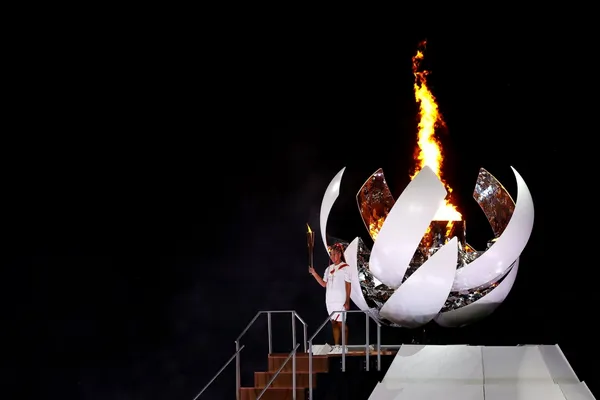

2020 東京奧運昨天開幕,壓軸由日本網球好手大坂直美緩步登上以富士山為靈感的白色舞台,點燃聖火。山頂上象徵太陽的白色球體綻放,化身為傳達生命力與能量的聖火台。

本屆奧運聖火台由 nendo 佐藤大設計,他以東京奧運開幕式和閉幕式首席創意總監野村萬齋的理念「陽光之下,眾生平等,眾人皆得能量」為基礎,設計出可綻放開展的球體,象徵太陽以及太陽所給予的能量及生命力。精密的設計不僅展現日本製造的精髓,由於本屆奧運首度採用氫氣作為燃料,因此除了聖火台造型,聖火的火焰如何呈現也成為設計挑戰。

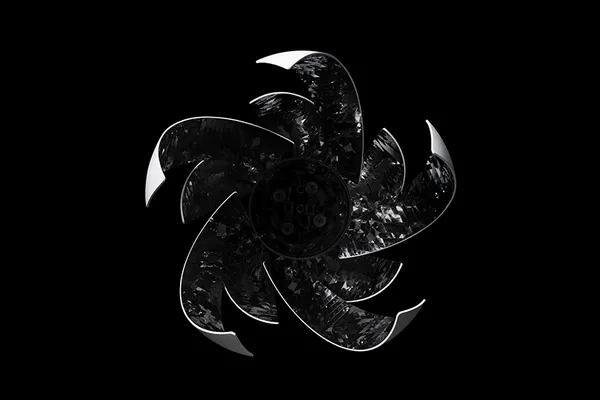

nendo 團隊前後總共提了 85 個提案,思考著如何傳達太陽以及其燃燒的能量,曾想過打造耐熱的玻璃球來顯現火焰,也想過以旋轉的火焰來形成球體外觀,最終選定以上下半球各有 5 個代表奧運五環的面板組成球體,在開幕式上球體緩緩綻放,迎接最終的火炬手。考量包含造型本身以及展開過程的體驗,就像植物發芽、花朵盛開、雙手向天空張開,不僅傳達太陽本身,也傳達了從中給予的能量和生命力。

圖片來源/nendo 攝影/Hiroshi Iwasaki
圖片來源/nendo 攝影/Hiroshi Iwasaki
圖片來源/nendo 攝影/Hiroshi Iwasaki

史上首次!改用氫氣燃料,連火焰的呈現也要設計

本屆東京奧運首度採用氫氣作為聖火台的燃料,因其燃燒後不產生二氧化碳,是較為環保的下一代能源(過去多以丙烷作為燃料,後隨著聖火台現代化,也曾使用鎂、火藥、合成樹脂及橄欖油作為燃料)。然而,氫氣燃燒時會呈現無色的透明火焰,不顯眼,考量到奧運聖火代表的意義,nendo 必須嘗試幫火焰「著色」。

圖片來源/nendo 攝影/Hiroshi Iwasaki

在反覆嘗試過後,設計師藉由加入碳酸鈉來形成黃色火焰,而為了設計出如同使用柴火燃燒般的火焰效果,包含燃燒器附近噴出的溶液量以及方向,還有氫氣量、閥門的角度都經過反覆檢查,以調整火焰的形狀及運作。佐藤大說,像這樣設計火焰的經驗可算是史無前例。

圖片來源/nendo 攝影/Takumi Ota

製氫過程是由福島縣的工廠所生產,當地歷經 2011 東日本大地震後,正在恢復當中。整個製作過程採用太陽能發電,以符合本屆奧運所提倡的環保精神。

會綻放的白色球體,凝聚日本製造的精髓

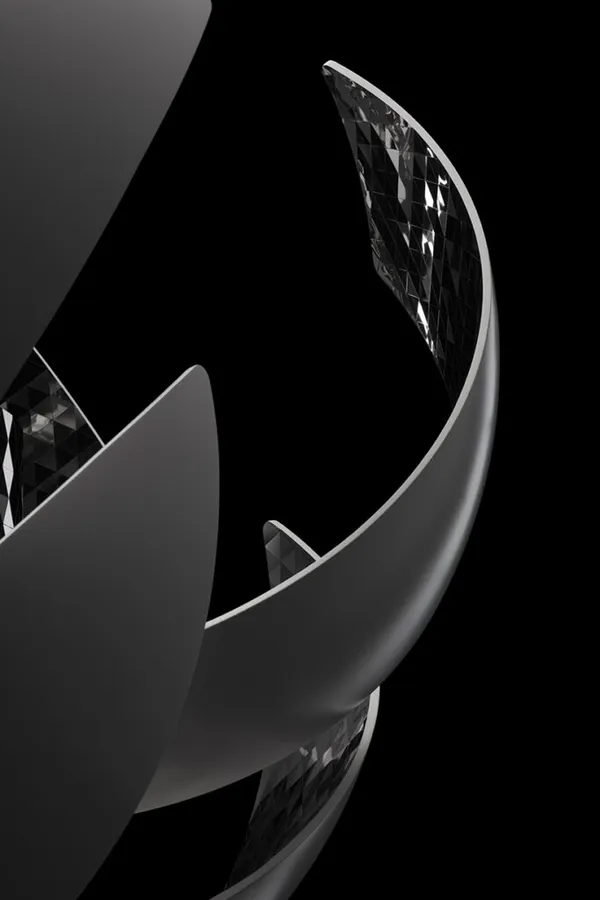

整個聖火台重達 2.7 噸,展開後的直徑大約是 3.5 公尺。每一片外板大約 40 公斤,由 10mm 厚的鋁板切割而成,需要強度的最厚處為 7mm,不需要強度的地方,厚度則控制在 4mm,好幫整個聖火台減重。

圖片來源/nendo 攝影/Hiroshi Iwasaki

製作上採用在日本僅有少量幾台的特別熱壓器,以 3,500 噸壓力成型,再經過切削加工製作。由於在切削時加熱會導致變形,因此需以超低速作業。最後階段還需經過細部調整、拋光和耐熱塗裝,都是由工匠親手完成。

圖片來源/nendo 攝影/Hiroshi Iwasaki
圖片來源/nendo 攝影/Hiroshi Iwasaki
圖片來源/nendo 攝影/Takumi Ota
圖片來源/nendo 攝影/Hiroshi Iwasaki

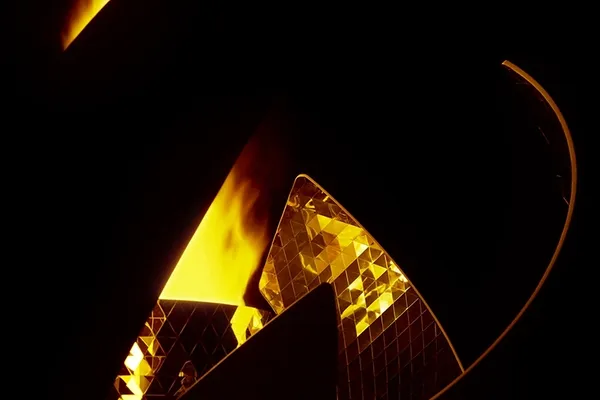

聖火台內部的驅動單元盡可能設計的緊湊,同時高度防水、防火和耐熱。面板上結合多角鏡面,能讓火焰光芒漫射,更具儀式感。火焰部分,反覆試驗耐熱性和抗風性測試,並調整設備以防止任何震動或錯誤,即使在變動的條件下也要保持穩定。

圖片來源/nendo

最終的成果展現出絕佳的精確度,無論是球體的展開速度以及火焰點燃的模樣都與最初規劃一致,展現日本製造的高品質與精髓。

nendo
https://nendo.jp/
